Rơle kiểm soát Internet

Trong bài đánh giá ngắn này, chúng tôi xem xét bốn loại rơle được điều khiển qua Internet từ công ty KernELCHIP của Nga. Trong hơn 10 năm, công ty này đã phát triển và lập trình chuyên nghiệp các thiết bị phi tiêu chuẩn để giao tiếp với máy tính, cũng như phát triển hệ thống tự động hóa và điều khiển và hệ thống giám sát và điều khiển từ xa thông qua Ethernet và GSM / GPRS. Ngày nay, khi Internet ở khắp mọi nơi, các giải pháp như vậy có liên quan hơn bao giờ hết. Nó sẽ là về các rơle được kiểm soát của loạt Laurent.

Laurent-t

Mô-đun này có một tính năng - một mục đích đặc biệt: thu thập và truyền, qua giao diện Ethernet (LAN), đọc các cảm biến nhiệt độ kỹ thuật số. Mô-đun này có khả năng hoạt động tối đa - với 20 cảm biến thuộc loại Dallas DS18B20. Các cảm biến được kết nối với bus chung 1 dây.

Do đó, Laurent-T là bộ điều khiển nhiệt độ Ethernet có thể hoạt động với 1 đến 20 cảm biến, có giao diện web tích hợp với bảng tên cảm biến tiện lợi (người dùng có thể tùy chọn đặt), với khả năng thiết lập lại phần cứng của bus 1-dây bằng cách sử dụng chuyển tiếp tích hợp, trong khi giao diện lệnh (API), tất nhiên, là mở.

Thông thường tại doanh nghiệp có nhu cầu thu thập dữ liệu nhóm từ các cảm biến nhiệt độ kỹ thuật số - trong một bộ sưu tập các bài đọc tập trung. Điều này được thực hiện thuận tiện từ xa thông qua mạng Ethernet. Rốt cuộc, không phải lúc nào cũng có thể đi bộ và thu thập thông tin từng chút một từ hàng tá cảm biến nhiệt độ kỹ thuật số được kết nối qua xe buýt 1 dây. Đây là những nhiệm vụ mà mô-đun Laurent-T giúp giải quyết.

Các bài đọc được thu thập từ các cảm biến sẽ được truyền đến nhà điều hành thông qua mạng Ethernet thông qua giao diện web tích hợp, XML / JSON hoặc dòng lệnh (cổng TCP). Mỗi cảm biến có thể dễ dàng gán tên theo số nhận dạng của cảm biến. Các bài đọc từ các cảm biến được bảo vệ khỏi nhiễu ngắn hạn (đặc trưng của một dòng dài) bằng cách làm mịn và lọc. Trong trường hợp có sự cố trên xe buýt, thiết lập lại tự động xảy ra bằng cách sử dụng rơle. Do đó, một số lượng lớn các cảm biến nhiệt độ có thể được theo dõi và điều khiển từ xa.

Trang web tích hợp mở trong bất kỳ trình duyệt nào, bạn chỉ cần nhập địa chỉ IP của mô-đun, theo mặc định có giá trị 192.168.1.99 và người dùng sẽ thấy giao diện trực quan thuận tiện để theo dõi bài đọc từ tất cả các cảm biến nhiệt độ trong thời gian thực. Bảng tên của cảm biến sẽ được lưu trữ trong bộ nhớ không bay hơi của mô-đun.

Laurent-112

Mô-đun Laurent-112 dựa trên 12 rơle để điều khiển các thiết bị khác nhau thông qua Ethernet thông qua giao diện web hoặc sử dụng giao diện lệnh mở. Có 12 rơle trên bo mạch, được thiết kế để chuyển đổi điện áp từ 0 đến 220 volt, với dòng điện lên đến 7 ampe. Mỗi rơle có thể được điều khiển riêng. Hệ thống CAT cho phép bạn thực hiện phản ứng có kiểm soát đối với các sự kiện: bằng bộ đếm thời gian hoặc, ví dụ, trong trường hợp không có phản hồi từ thiết bị mạng từ xa bằng lệnh PING. Giao diện lệnh (API) được mở ở đây.

Trang web tích hợp để quản lý mô-đun sẽ mở trong bất kỳ trình duyệt nào, chỉ cần nhập địa chỉ IP của mô-đun, mặc định là 192.168.0.101. Giao diện được hiển thị thuận tiện, trạng thái chuyển tiếp hiển thị (nút bật - xanh hoặc nút tắt - xám). Giao diện web tích hợp có thể tùy chọn được bảo vệ bằng mật khẩu, có thể thay đổi. Bộ phân phối sản phẩm chỉ bao gồm chính mô-đun, nguồn điện được mua riêng.

Laurent-2

Đây là một mô-đun với chức năng tiên tiến, nó có các thiết bị ngoại vi phần cứng phong phú để kiểm soát rơle và để theo dõi và điều chỉnh các thông số của các thiết bị khác nhau qua mạng. Xử lý sự kiện tự động được cho phép (bộ đếm xung, bộ đếm thời gian, PING, ADC, cảm biến nhiệt độ). Các mô-đun có thể tương tác với nhau bằng các lệnh đặc biệt (xem hướng dẫn) ngay cả khi không có sự tham gia của máy chủ (chức năng M2M).

Bảng mạch được trang bị 4 rơle cho dòng điện tối đa lên tới 7A.Nó có 4 bộ đếm xung, 6 đầu vào kỹ thuật số, 12 đầu ra kỹ thuật số, đầu ra PWM, RS-232, cặp ADC 10 bit, đầu vào cho cảm biến nhiệt độ kỹ thuật số KTS-18B20, hệ thống CAT - phản ứng có kiểm soát đối với các sự kiện, giao diện lệnh mở (API) . Do đó, mô-đun này là một mô hình cải tiến và phát triển của các sản phẩm trước đó với sự bảo toàn hoàn toàn tính tương thích của các đầu nối và lệnh.

Mô-đun Laurent-2 phù hợp để điều khiển các thiết bị tương tự và kỹ thuật số, bộ truyền động và cảm biến qua Ethernet. Có nhiều cách khác nhau để điều khiển mô-đun: thông qua giao diện web, sử dụng các yêu cầu http trực tiếp, sử dụng các lệnh văn bản qua cổng TCP, sử dụng dữ liệu đến từ cổng COM, tự động thông qua hệ thống CAT và cuối cùng thông qua M2M.

Trang web điều khiển được tích hợp trong mô-đun sẽ hoạt động trong mọi trình duyệt, địa chỉ mặc định của nó là 192.168.0.101. Dưới đây là một giao diện trực quan thuận tiện để quản lý các tài nguyên mô-đun khác nhau và để theo dõi các tham số của nó trực tuyến.

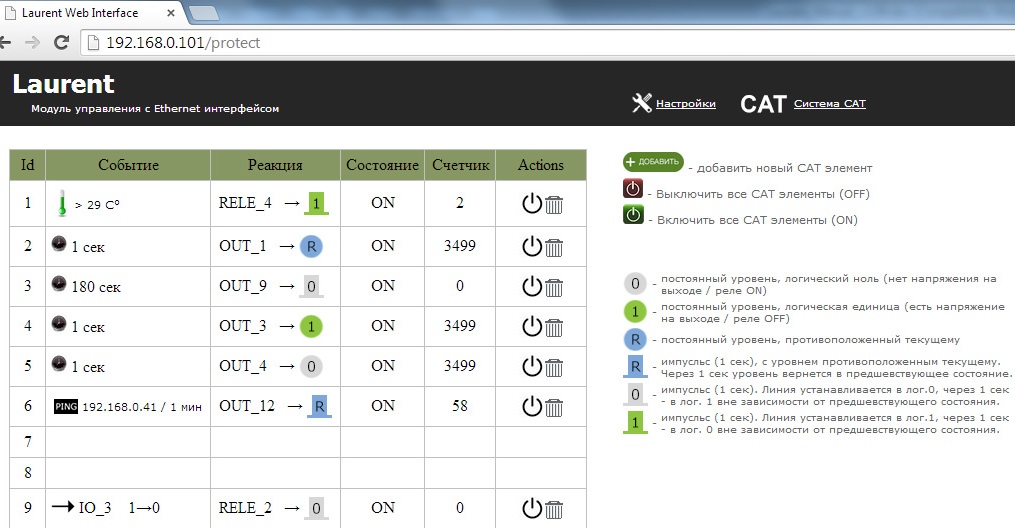

Sử dụng hệ thống CAT, các phản ứng của mô-đun đối với các sự kiện khác nhau ở đầu vào của nó được định cấu hình: khi vượt quá ngưỡng nhiệt độ, bởi bộ đếm xung, bởi bộ hẹn giờ hoặc khi không có phản hồi từ thiết bị từ xa tới lệnh PING. Hệ thống CAT cho phép bạn lập trình mô-đun và sử dụng nó thậm chí tự động mà không cần phải kết nối với mạng mọi lúc.

Sử dụng mô-đun Laurent-2 và hệ thống CAT, bạn có thể nhanh chóng xây dựng một hệ thống để tự động theo dõi trạng thái của máy chủ qua mạng và ngay lập tức khởi động lại nếu phát hiện "đóng băng". Máy chủ và Laurent-2 sẽ nằm trên cùng một mạng con. Laurent-2 sẽ định kỳ gửi lệnh PING đến máy chủ bằng IP của nó và nếu không có câu trả lời, thiết lập lại nguồn tự động thông qua rơle sẽ được phát.

Các mô-đun Laurent-2 có thể dễ dàng kết nối với mạng Wi-Fi không dây thông qua bộ định tuyến Wi-Fi. Sự kết hợp giữa mô-đun Laurent-2 và bộ định tuyến Wi-Fi này cho phép bạn điều khiển / quản lý mô-đun từ hầu như mọi thiết bị được trang bị giao diện Wi-Fi ở khoảng cách đáng kể.

Laurent-2g

Mô-đun Laurent-2G là phiên bản sửa đổi của mô-đun Laurent-2, chỉ cần một modem GSM được thêm vào với khả năng kết nối ăng-ten với nó. Laurent-2G, giống như model trước, được thiết kế để điều khiển các thiết bị, cảm biến và bộ truyền động kỹ thuật số và analog thông qua giao diện Ethernet (LAN), chỉ ở đây bạn vẫn có thể điều khiển qua giao diện GSM - sử dụng lệnh SMS hoặc lệnh âm DTMF.
