Làm thế nào điện được truyền từ các nhà máy điện đến người tiêu dùng
Các bộ máy phát điện chuyển đổi năng lượng của sông, gió, đốt nhiên liệu và thậm chí là liên kết nguyên tử thành điện. Chúng được phân phối trên toàn quốc, kết hợp thành một hệ thống duy nhất bởi các trạm biến áp. Điện được chuyển đến khoảng cách giữa chúng bằng đường dây điện. Chiều dài của chúng có thể từ hai đến ba đến hàng trăm km.
Đường dây điện
Điện năng cao có thể được truyền qua dây cáp điện chôn trong lòng đất hoặc chôn trong các vùng nước. Nhưng phương pháp vận chuyển phổ biến nhất là thông qua các đường dây trên không cố định với các cấu trúc kỹ thuật đặc biệt - hỗ trợ.
Vì vậy, họ tìm kiếm một VL-330 kV (bấm vào ảnh để phóng to):
Và đây là một bức ảnh của một đường dây 110 kV riêng biệt.
Trạm điện
Đường dây không khí và cáp kết nối các trạm biến áp với cùng một thiết bị phân phối điện áp để truyền năng lượng từ máy biến áp này sang máy biến áp khác.
Ví dụ, một bộ truyền tự động 330/110/10 kV nhận được năng lượng 330 phía cao từ một số dòng. Truyền tải điện cho người tiêu dùng xảy ra ở mức trung bình 110 và một phần 10 kV thấp.
Tuy nhiên, bộ truyền tự động có thể được cung cấp bởi điện áp trung bình hoặc thấp. Nó phụ thuộc vào trạng thái của mạch và động lực của các quá trình xảy ra trong nó.
Đoạn tự động chuyển tự động-330kV.
Quang cảnh máy biến áp 110/10 của một trạm biến áp từ xa nhận điện ở phía 110, phân phối nó dọc theo đường dây 10 kV.
Anh ấy, nhưng từ phía đối diện.
Để kết nối các đường dây với máy biến áp, các khu vực có rào chắn được sử dụng, trên đó các phần tử công suất của mạch được gắn.
Quang cảnh một mảnh nhỏ của một trạm biến áp đóng mở 330 kV.
Một phần lãnh thổ của thiết bị đóng cắt ngoài trời - 110kV.
Biến thể của việc truyền năng lượng điện từ đầu vào 110 ĐA-330 đến máy biến áp 110/10 kV
Một ví dụ về một đoạn của mạch điện chính (một phần) phân phối điện trong một khu vực mở cho 7 đường dây điện trên không (để phóng to, nhấp vào hình ảnh):
Ở đây, có thể chuyển nguồn từ các đầu vào của 110 AT số 1 hoặc AT số 2. Trong mạch, mỗi đầu vào AT được kết nối với hệ thống bus của nó với các công tắc số 10 và số 15, với các lốp được chia thành các phần thông qua các công tắc số 8 và số 9 khi sử dụng hệ thống xe buýt vòng được chuyển đổi bằng công tắc số 13. Lốp 1SSh và 2Sh có thể được kết hợp với công tắc số 18.
Các đường dây điện trên không được cung cấp bởi các công tắc số 11, 12, 14, 16, 17, 19, 20. Mạch cung cấp cho việc ngừng hoạt động của từng đường dây này để cấp nguồn cho đường dây trên không thông qua hệ thống xe buýt.
Bộ ngắt mạch 110 kV SF6 trong mạch này được hiển thị trong ảnh.

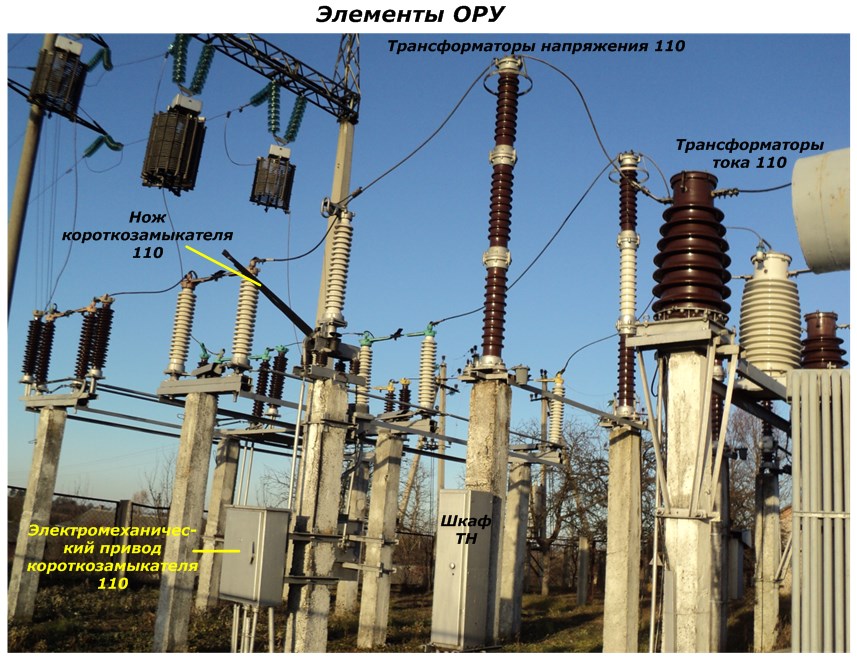

Từ đó, nguồn điện được chuyển đến đường dây điện trên không đến trạm biến áp từ xa 110/10. Ảnh dưới đây cho thấy các yếu tố năng lượng chính của nó bắt đầu từ hỗ trợ đầu vào cuối cùng của đường truyền tải điện (bấm vào hình để phóng to):
Điện được cung cấp cho máy biến áp điện thông qua bộ ngắt, bộ tách, đo dòng điện và máy biến điện áp.
Mỗi người trong số họ thực hiện một số nhiệm vụ nhất định:
-
Đo máy biến dòng và máy biến dòng đánh giá các vectơ dòng điện và điện áp trong các pha của mạch sơ cấp có một số lỗi đo lường nhất định, chuyển chúng sang các thiết bị bảo vệ thứ cấp, tự động hóa và đo lường để xử lý tiếp theo;
-
Bộ ngắt kết nối được sử dụng để tự mở / bật mạch nguồn khi không có tải trên dây nguồn của mạch;
-
Thiết bị phân tách tự động ngắt kết nối máy biến áp của trạm biến áp từ đường dây đến thời gian chết, được tạo ra trong điều kiện khẩn cấp trong máy biến áp.
Để so sánh hình ảnh của công suất truyền và độ phức tạp của các cấu trúc, hãy xem loại ngắt kết nối trên thiết bị đóng cắt ngoài trời 330 kV.Nó được điều khiển bởi động cơ điện ba pha mạnh mẽ, được điều khiển bằng tự động hóa với các mạch báo động.
Trong mạng 380/220 volt, một thiết bị như vậy là một công tắc thông thường. Nhưng trở lại sơ đồ trạm biến áp 110/10 kV.
Hãy chú ý! Không có công tắc điện áp cao để loại bỏ tai nạn trên đó.
Tuy nhiên, điều này không có nghĩa là các vấn đề về vận hành an toàn đã bị bỏ qua. Biến đổi điện từ phức tạp liên tục xảy ra trong một máy biến áp điện với sự giải phóng năng lượng nhiệt và truyền công suất điện lớn. Tất cả điều này được kiểm soát bằng cách đo các cơ quan bảo vệ.
Chúng được đặt trên các bảng riêng biệt.
Trong trường hợp quan trọng, điện được loại bỏ khỏi thiết bị từ mọi phía: 110 và 10 kV. Điện áp cung cấp được tắt trong mạch này bằng một công tắc cách điện bằng khí đặt tại trạm biến áp 330/110 kV.
Để làm cho nó hoạt động, sử dụng ngắn mạch (bấm vào ảnh để phóng to):
Đây là một thiết bị đặc biệt đóng vai trò là yếu tố điều hành bảo vệ máy biến áp. Nó có một con dao nối đất di động với một ổ điện.
Ở chế độ vận hành tới hạn, các bảo vệ theo dõi trạng thái của các quá trình bên trong máy biến áp tạo ra một xung lực mạnh mẽ cho nam châm điện của cuộn dây ngắn mạch. Từ đó có một tác động lên chốt của ổ lò xo, được kích hoạt và áp dụng một con dao ngắn mạch trên lốp xe cao áp (nguyên lý của bẫy chuột).
Một lỗi trái đất xảy ra trong mạch. Dòng điện từ nó được cảm nhận bởi sự bảo vệ của bộ ngắt mạch SF6 tại trạm biến áp điện từ xa. Tự động hóa của họ mở bộ ngắt mạch trong một khoảng thời gian nhất định trong vài giây.
Trong thời gian này, tại tất cả các trạm biến áp được kết nối với đường dây điện này, một khoảng dừng thời gian chết được tạo ra. Trong quá trình bảo vệ, tự động hóa máy biến áp trong câu hỏi đưa ra lệnh điều khiển thiết bị phân tách, nó tự động rải dao, phá vỡ mạch cung cấp điện áp cho máy biến áp, cuối cùng là làm ẩm trạm biến áp.
Tất cả các hoạt động này mất khoảng 4 giây. Khi hết hạn, tự động hóa công tắc từ xa làm cho nó bật với điện áp đặt vào đường dây. Nhưng nó sẽ không đến được máy biến áp bị hỏng do khe hở do dải phân cách tạo ra. Và tất cả người tiêu dùng khác sẽ tiếp tục nhận được điện.
Chuyển mạch ngược với ngắn mạch và dải phân cách được nhân viên vận hành thực hiện thủ công sau khi phân tích hoạt động của tự động hóa theo kết quả của các hành động của các mạch báo động.
Bằng cách này, độ tin cậy của thiết bị tăng lên, tổn thất trong quá trình truyền tải điện trong mạng điện được giảm.
Mạch 10 kV
Từ máy biến áp, năng lượng chuyển đổi 10 kV được cung cấp cho đầu vào của KRUN - thiết bị đóng cắt hoàn chỉnh ngoài trời và được phân phối thông qua hệ thống xe buýt và bộ ngắt mạch với sự bảo vệ và tự động hóa dọc theo đường không khí hoặc cáp.
Các đường dây điện trên không 10 kV khởi hành từ KRUN có thể nhìn thấy trong ảnh.
Một đường dây điện trên không 10 kV ở khu vực dọc theo đường cao tốc.
Các trạm thay thế 10 / 0,4 kV được kết nối với các đường dây như vậy.
Máy biến áp 10 / 0,4 kV
Thiết kế và kích thước của máy biến áp điện chuyển đổi điện với điện áp từ 10 kV đến 380 volt phụ thuộc vào các nhiệm vụ mà chúng thực hiện và công suất truyền đi. Kích thước bên ngoài của chúng có thể được ước tính bằng một số hình ảnh.
Xây dựng trong một tòa nhà kèm theo riêng biệt cho các tòa nhà nhiều tầng trong làng.
Tủ kim loại kín 10 / 0,4 kV ở nông thôn.
Máy biến áp 10 / 0,4 kV trong hợp tác xã nhà để xe (bấm vào ảnh để phóng to):
Làm thế nào các máy biến áp như vậy hoạt động, năng lượng được chuyển đến người tiêu dùng, tổn thất xảy ra trong quá trình truyền tải điện trong mạng điện và việc bồi thường được thực hiện, sẽ được mô tả trong bài viết tiếp theo.
Tiếp tục bài viết:Làm thế nào điện được truyền tới người tiêu dùng thông qua mạng 0,4 kV
